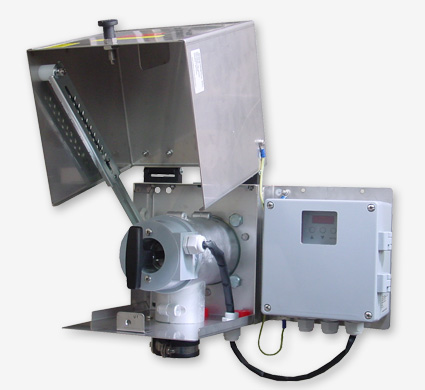

Sonde de prélèvement de gaz GAS 222.20
- Chauffé, température réglable jusqu'à 200 °C
- 115/230 V
- Appareil de base
- Avec capot de protection contre les intempéries
- Chauffage avec régulateur électronique
- Sorties de valeur seuil
- Gaine isolante
- Joint de bride et vis fournis
Sonde de prélèvement de gaz avec capot de protection contre les intempéries, chauffage réglable et filtre à particules intégré. Pour applications avec charge faible de poussière. Le remplacement du filtre est possible sans outil.
- DocumentsPour réaliser le téléchargement, sélectionnez simplement les documents désirés et cliquez ensuite sur « mes téléchargements ».
Fiches techniques
Démarrer rapide / Guide rapide
Manuel d'instructions détaillées
- Accessoires pour sondes de prélèvement de gaz modèle GAS 222Pour réaliser le téléchargement, sélectionnez simplement les documents désirés et cliquez ensuite sur « mes téléchargements ».
Fiches techniques
Manuel d'instructions détaillées
- Contrôleur de rétrosoufflage RSS 24 / RSS 230Pour réaliser le téléchargement, sélectionnez simplement les documents désirés et cliquez ensuite sur « mes téléchargements ».
Fiches techniques
Démarrer rapide / Guide rapide
Manuel d'instructions détaillées
- Accessoires pour sondes de prélèvement de gaz modèle GAS 222
- Pièces de rechange
- Pièces de rechange générales
462221521 Gaine isolante en 2 pièces pour
- Sondes GAS 222.15/17/20
- Filtre AHF-2246222201 Bague isolante pour le cache de raccordement de la gaine isolante en 2 pièces pour
- Sonde GAS 222.20
- Filtre AHF-22-R9009105 Joint pour sortie de gaz de mesure pour -Sondes de la série GAS 222 - Filtre AHF-22-*** Da=50,5 x Di=6x3mm, matériau : Silicone jusqu'à +200 °C 9009079 Joint de bride DN65 PN6 pour
- Sondes GAS 222 Da=77 x Di=115x2mm, matériau : Graphite pur9110010005 Protecteur thermique 87N pour les sondes GAS 222 avec BR103 (régulateur), température de déclenchement 270 °C +/- 10K, max. 250 VAC 16A 462222008 Cache de raccordement pour sondes GAS 222 avec BR103 (régulateur), pour gaine isolante en 2 pièces 9102020014 Pt100 dans petit tuyau en céramique pour les sondes GAS 222 avec BR103 (régulateur), utilisable jusqu'à 250 °C 41222092 Régulateur de température BRS pour
- AHF
- GAS 222.20/21/31/35
230V AC41222192 Régulateur de température BRS pour
- AHF
- GAS 222.20/21/31/35
115V AC
- Filtres de sonde, joints et petites pièces
462221513 Élément de fermeture avec poignée pour GAS 222.1x/2x, matériau : 1.4571 / polyamide 46222012 Kit de joint torique pour élément de filtre et sonde incl. graisse pour joint torique, matériau : Viton 46222024 Kit de joint torique pour élément de filtre et sonde, matériau : élastomère perfluoré 46222026 Élément de filtre en céramique, incl. joints toriques en Viton, finesse de filtre 3 µm 46222026P Élément de filtre en céramique, incl. joints toriques en élastomère perfluoré, finesse de filtre 3 µm 46222010 Élément de filtre en acier inoxydable fritté, incl. joints toriques en Viton, finesse de filtre 5μm 46222010P Élément de filtre en acier inoxydable fritté, incl. joints toriques en élastomère perfluoré, finesse de filtre 5μm 46222011 Élément de filtre en tissu d'acier inoxydable plissé, incl. joints toriques en Viton, finesse de filtre 10μm 46222011P Élément de filtre en tissu d'acier inoxydable plissé, incl. joints toriques en élastomère perfluoré, finesse de filtre 10μm 46222067 Élément de fermeture pour GAS 222.1*/2* avec manchons d'extrémité pour insertion de l'élément de filtre en fibres de micro-verre, matériau : 1.4571/Polyamide 462220671 Élément de filtre en fibres de micro-verre avec liant au silicate, incl. joints toriques en Viton, finesse de filtre 0,1μm 462220671P Élément de filtre en fibres de micro-verre avec liant au silicate, incl. joints toriques en élastomère perfluoré, finesse de filtre 0,1μm 46222163 Élément de fermeture pour GAS 222.1x/2x, complet avec tube d'admission, incl. ouate de filtration et joints toriques en Viton 46222163P Élément de fermeture pour GAS 222.1x/2x, complet avec tube d'admission, incl. ouate de filtration et joints toriques en élastomère perfluoré 46222167 Ouate de filtration pour GAS 222.1x/2x, contenu du paquet 100 g
- Pièces de rechange générales
