Filterüberwachung
In der stationären Hydraulik und in Schmiersystemen werden Rücklauffilter oder Leitungsfilter herkömmlich mithilfe von Verschmutzungsanzeigern überwacht.
Die Verschmutzungsanzeiger von Bühler Technologies ermöglichen eine besonders wirtschaftliche Nutzung dieser Filter. Sie überwachen kontinuierlich die Filterkapazität und stellen einen wichtigen Baustein des Condition Monitoring dar. Sie verwandeln Industriefilter in intelligente Verschleißsensoren, die dazu beitragen, den Verschleiß im hydraulischen Gesamtsystem zu überwachen und ein rechtzeitiges Eingreifen zu ermöglichen.
Dabei hat sich die Firma Bühler Technologies auf Filterverschmutzungssensoren für die Erfassung von Differenzdruck spezialisiert. Der Differenzdruck in Leitungsfiltern entsteht zwischen der Filter-Ein und Ausgangsseite und wird infolge der Partikelabscheidung auf den Filterelementen generiert. Der Verschmutzungsanzeiger wandelt den Druckverlust in ein elektrisches Signal um.

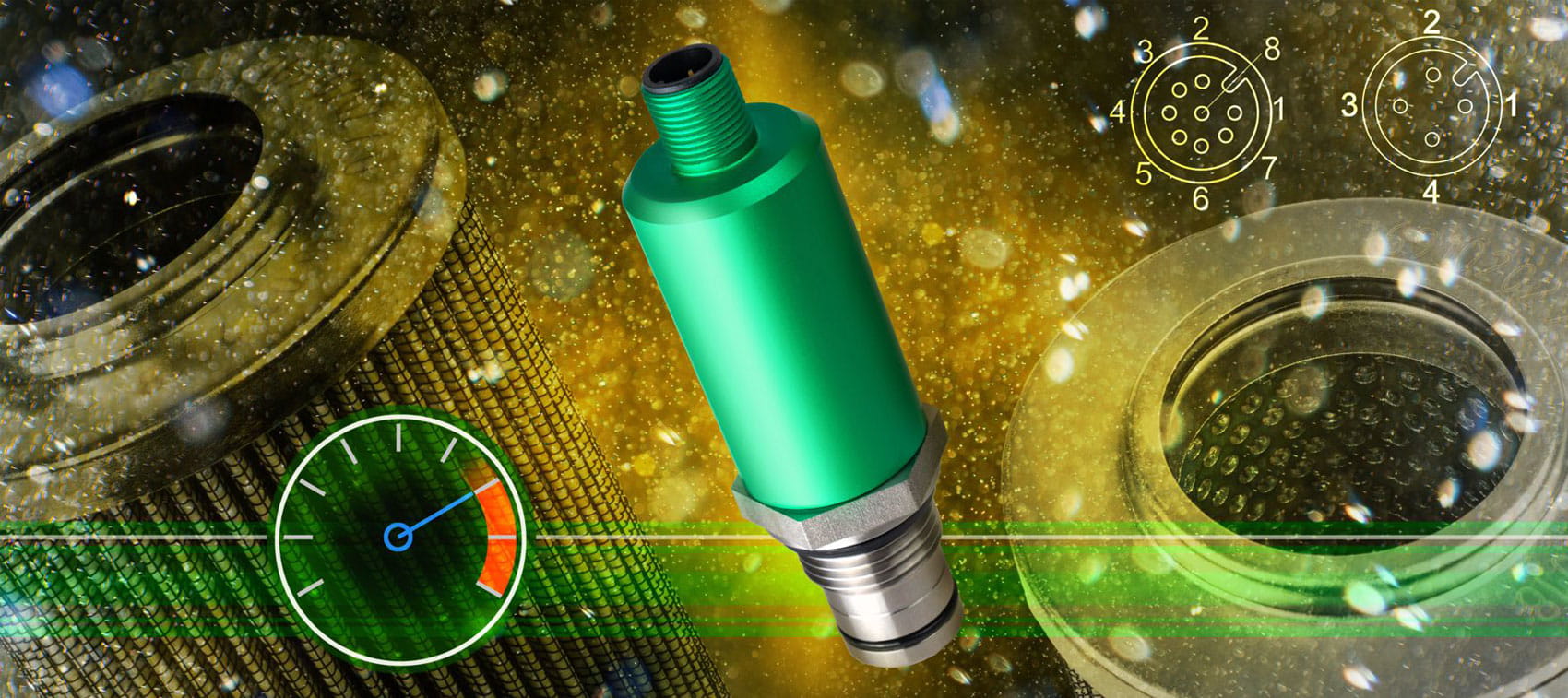

Die BCI-Baureihen von Bühler Technologies, kurz für „Bühler Clogging Indicator“, überwachen den Differenzdruck in Leitungsfiltern und generieren elektrische Ausgangssignale proportional zur abnehmenden Filterkapazität. Eine Vielzahl der BCI-Varianten sind mit IO-Link verfügbar. Dank der IO-Link Technologie lassen sich diese Varianten unkompliziert in vorhandene Systeme integrieren und unterstützen eine zustandsorientierte Wartung der Filter für einen reibungslosen Betrieb ohne ungeplante Stillstände.
Die Filterverschmutzungssensoren mit IO-Link Technologie sind innovativ, vernetzt und prädiktiv – sie ermöglichen ihren Weg zu mehr Effizienz in Richtung Industrie 4.0.
Verschmutzungsanzeiger BCI 24-Dx-5 CompactDetails ansehen
Verschmutzungsanzeiger BCI 24-Dx ClassicDetails ansehen
- Ansprechpartner
Marvin DoseLeiter Vertriebsinnendienst & Applikationsmanager (FC)
Johnny de WerthVertriebsinnendienst & Applikationsmanager (FC)
- Produktarchiv
Verschmutzungsanzeiger BCI 24-Dx-4 (Aluminium)Details ansehen
Differenzdruckanzeiger VSA 24-DDetails ansehen
Staudruckanzeiger VSA 24-SDetails ansehen
FAQ: Filterüberwachung
- Welchen Vorteil hat die kontinuierliche Überwachung des/ der Systemfilter in Ölanlagen?
Eine systemgerechte Arbeitsfiltration gehört zur essentiellen Ausrüstung eines zeitgemäßen Hydraulik- oder Schmiersystems. Je nach Anlagenumfang können dies einer oder mehrere Arbeitsfilter sein. Sie entfernen bei richtiger Auslegung und Dimensionierung gebrauchsbedingte Partikel aus dem Ölkreislauf und sichern die gewünschte Reinheitsklasse. Diese wird z.B. nach der Norm ISO 4406:99 bestimmt. Die kontinuierliche Überwachung der Filter sichert die optimale Nutzung der Schmutzaufnahmekapazität des Filterelementes.
- Was ist die Schmutzaufnahmekapazität und wie wird sie gemessen?
In der qualifizierten Ölfiltration wird die Schmutzaufnahmekapazität durch den meist mehrlagigen Aufbau und die aus der Konstruktionsweise und den Dimensionen entstehende Filterfläche gebildet. Sie ist ein entscheidender Faktor für den wirtschaftlichen Nutzen des Filters. Mit zunehmender Ablagerung von Partikeln reduziert sich die Schmutzaufnahmekapazität und der Druckverlust über das Filterelement steigt an. Dieser wird in Leitungsfiltern als Differenzdruck gemessen.
- Warum bietet Bühler Technologies die kontinuierliche Ausgabe der Differenzdruckentwicklung an?
Traditionell bieten die Hersteller von Leitungsfiltern eine sogenannte Verschmutzungs-anzeige mit einem oder zwei Alarmpunkten an. Diese Verschmutzungsanzeiger reagieren in der Regel auf die Veränderung des Druckverlustes unabhängig von seiner Ursache z.B. durch erhöhte Viskosität beim Kaltstart des Systems. Dies führt häufig zu Abschaltungen oder unnötigem Elementwechsel, obwohl die Schmutzaufnahme-kapazität noch nicht erschöpft ist. Mit der kontinuierlichen Ausgabe der Differenz-druckentwicklung vermeiden wir diese unnötige Verschwendung.
- Welche Vorteile bietet die kontinuierliche Filterüberwachung noch?
Die abnehmende Schmutzaufnahmekapazität für zu einem exponentiellen Verlauf der Differenzdruckentwicklung. Bei kontinuierlicher Ausgabe der Information und Abgleich mit dem aktuellen Temperaturverlauf lassen sich Viskositätseinflüsse (Kaltstart) erkennen. Außerdem sind Steigerungen in aktuellen Partikelproduktion als temporär oder kontinuierlich steigend interpretieren und damit beginnende Verschleißprozesse detektieren. Der Filter wirkt wie ein Verschleißsensor.
- Ist die Verschmutzungsanzeige BCI 24-DX-5 von Bühler Technologies kompatibel zu verschiedenen Filterherstellern?
Ja, informieren Sie sich dazu auf der Produktseite Verschmutzungsanzeige BCI 24-DX-5. Dort finden Sie auch das dazugehörige Datenblatt.
